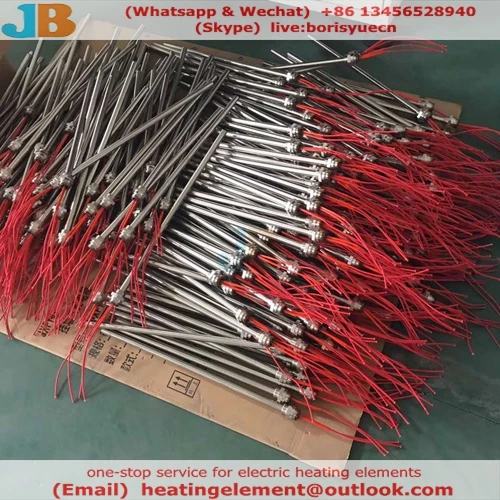

Elektr isitish trubkasi elementi standartining ishlab chiqarish talablari, ma'lumotlar manbai: Xitoy Xalq Respublikasi mashinasozlik sanoati standarti JB/T2379-2016 "Metal quvurli elektr isitish elementi"
5.2 Ishlab chiqarishga qo'yiladigan talablar
5.2.1 Komponentlarni ishlab chiqarish talablari belgilangan tartiblarga muvofiq tasdiqlangan dizayn chizmalariga mos kelishi va mahsulot standartlari va tegishli texnik hujjatlar talablariga ko'r-ko'rona javob berishi kerak.
5.2.2 Komponentlarni payvandlash tegishli standartlar qoidalariga muvofiq bo'lishi kerak va eritmani payvandlash, qattiq lehimlash va lehimlash faqat dizayn ko'rsatilgan hollarda ruxsat etiladi, ammo bu jarayonlarni nuqsonli qismlarni tuzatish uchun ishlatishga yo'l qo'yilmaydi.
5.2.3 Qo'rg'oshin novdasi 3 minut davom etadigan kuchlanish sinoviga siljish va sinishsiz bardosh berishi kerak va sinov kuchlanish kuchi qo'rg'oshin tayog'ining kuchlanish kuchining 70 foizini tashkil qiladi, lekin 1000N dan oshmasligi kerak.
5.2.4 Suyuqlik sathidan pastda o'rnatilgan suyuqlik birikmasini isitish uchun ishlatiladigan element 5 minut davomida oqishsiz 0,5MPa gidrostatik bosim sinoviga bardosh berishi kerak. Bosim 0.1MPa yoki undan koʻp boʻlgan komponentlar ham 5 minutlik gidrostatik sinovdan oʻtishi kerak, hech qanday oqish, deformatsiya boʻlmasligi va sinov bosimi loyiha bosimidan ikki baravar yuqori, lekin 0.5MPa dan kam boʻlmasligi kerak.
5.2.5 Elementning metall trubkasi aniq mexanik chandiqlar yoki mahalliy kengayishlarga ega bo'lmasligi kerak, bukilishda ajinlar, zarbalar va boshqa hodisalar bo'lmasligi kerak. 5.2.6 Bo'yalgan qatlam, elektrokaplama qatlami, metall yoki metall bo'lmagan püskürtme qatlami va alyuminiy o'tkazuvchan qatlam bir xil va mustahkam bo'lishi kerak va pufakchalar, peeling yoki mahalliy to'planish bo'lmasligi kerak.
5.2.7 Komponentning tashqi diametri o'lchamining og'ishi 4-jadvalda ko'rsatilgan diapazondan oshmasligi kerak.
4-jadval Birliklar mm
kategoriya
Tashqi diametri
6.5
8.5
8.5
10
12
14
16
18
20
22
Oddiy turi
±0.3
±0.5
Flush o'rnatilgan turi
±0.18
±0.215
±0.26
5.2.8 Elementning ochilmagan uzunligining og'ishi 5-jadvalda ko'rsatilgan diapazondan oshmaydi.
5-jadval Birliklar mm
L uzunligini kengaytiring
og'ish
L＜1000
±5
L 1000 dan katta yoki unga teng
±10
5.2.9 Qo'rg'oshin novdasining ochiq uzunligining og'ishi -2 plyus 5 mm dan oshmaydi
5.2.10 Bükme va shakllantirishdan keyin komponentni o'rnatish o'lchami va ba'zi geometrik o'lchamdagi og'ishlarni baholash kerak bo'lgan 6-jadvalda ko'rsatilgan diapazondan oshmasligi kerak.
6-jadval Birliklar mm
Asosiy o'lcham L
og'ish
L＜500
±3
500 L＜1000 dan kam yoki unga teng
±5
L 1000 dan katta yoki unga teng
±10
5.2.11 Quvurdagi Ld1 va Ld2 uzunligining og'ishi ±2 foiz yoki ±5 mm dan oshmasligi kerak.
5.2.12 Quyruq qizib ketmaydi uzunligi Ld3 og'ishi ±5 mm dan oshmasligi kerak.
5.2.13 Bir uchli qo'rg'oshin elementining isitish uzunligi og'ishi ± 5 foiz yoki ± 20 mm dan oshmasligi kerak.
5.2.14 Isitish elementi trubaning o'qi bo'ylab teng ravishda joylashtirilishi kerak va birlik uzunligi uchun isitish simlarining burilishlari sonining og'ishi 15 foizdan oshmasligi kerak.
5.2.15 Isitish elementlari uchun maxsus talablar mavjud bo'lganda, ular 9.2-moddaga muvofiq ilgari surilishi mumkin.
